蝶閥法蘭介紹，蝶閥法蘭種類
時間：2015-11-05 20:16:47 來源：多儀閥門 點擊：0次
蝶閥法蘭叫法蘭盤又叫帶凸緣零件，是管道中閥門與管子互相連接的一種產品，蝶閥專用法蘭與普通的法蘭都一樣 ，就是內孔不一樣。蝶閥專用法蘭內孔小，多了一個槽插管用。
蝶閥法蘭可以是單獨型，也可以是組合型的，如閥門兩端的法蘭，便于安裝螺栓。管子的一端與另一端法蘭與法蘭連接，或者是連接接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可折連接，管道法蘭是指管道裝置中配管用的法蘭，閥門上是指閥門的法蘭，法蘭有孔眼，螺栓使兩法蘭緊連，法蘭間是用襯墊密封。
【蝶閥法蘭材質】
|
20號、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。
【密封面形式】
平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、環連接面（RJ）。
【按石化行業標準】
螺紋法蘭（PT）、對焊法蘭（WN）、平焊法蘭（SO）、承插焊法蘭（SW）、松套法蘭（LJ）、法蘭蓋（不表注）。
【按機械行業標準】
|

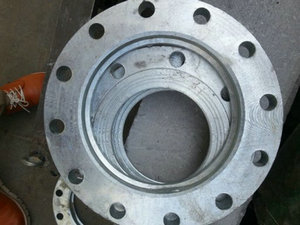

蝶閥法蘭圖片 |
整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
【按國家標準】
整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
【按化工行業標準】
整體法蘭（IF）、螺紋法蘭（Th）、板式平焊法蘭（PL）、帶徑對焊法蘭（WN）、帶頸平焊法蘭（SO）、承插焊法蘭（SW）、對焊環松套法蘭（PJ/SE）、平焊環松套法蘭（PJ/RJ）、襯里法蘭蓋（BL（S））、法蘭蓋（BL）。
