暗桿|明桿閘閥結構圖,暗桿|明桿閘閥的區別
時間：2015-10-27 20:30:54 來源：多儀閥門 點擊：0次
明桿閘閥結構圖片，暗桿閘閥結構圖片
明桿閘閥與暗桿閘閥從傳動的方式不同來講，明桿閘閥是手輪帶動螺母原地旋轉，閥桿直線升降，完成開關；暗桿閘閥是手輪帶動閥桿旋轉，閘板內有螺紋（相當是螺母）做上下運動，完成開關。

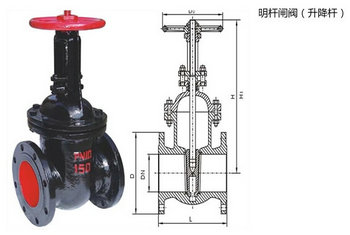

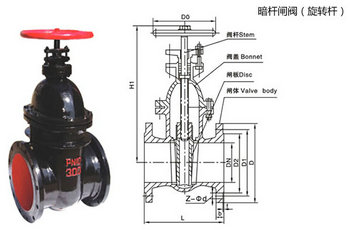

明桿閘閥結構圖片 暗杠閘閥結構圖片
閘閥結構原理：
一，暗桿閘閥結構：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。
二，明桿閘閥結構：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。
明桿閘閥與暗桿閘閥的區別：
1、明桿閘閥能看見絲桿，而暗桿的卻看不見絲杠;
2、明桿閘閥是通過閥桿與方向盤的螺紋傳動來提升或者降下閥瓣;暗桿閘閥在開關時方向盤與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和向下來完成啟閉的;
3、暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降;明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置;
4、暗桿閘閥的高度尺寸較小;明桿閘閥要求有較大的安裝空間;
5、明桿閘閥的結構對閥桿的潤滑有利，開閉程度明顯;暗桿閘閥的閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞，因此，明桿閘閥運用更為廣泛。
