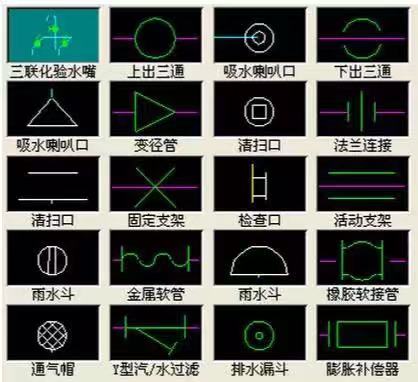

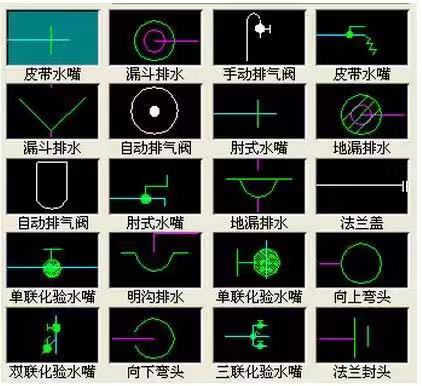

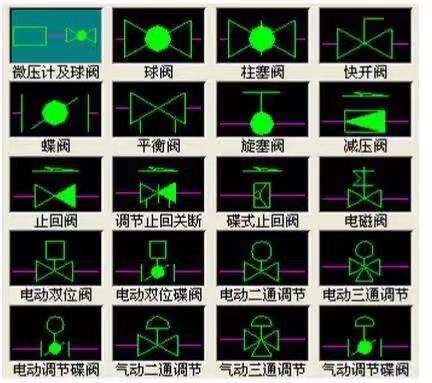

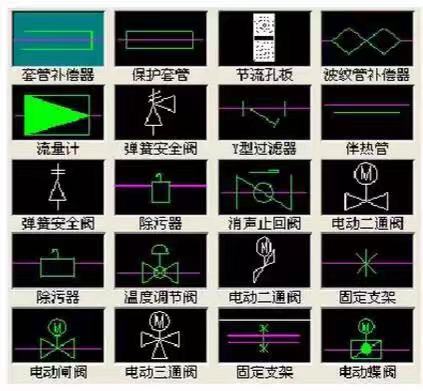

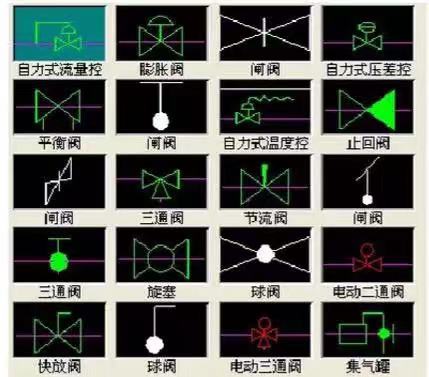

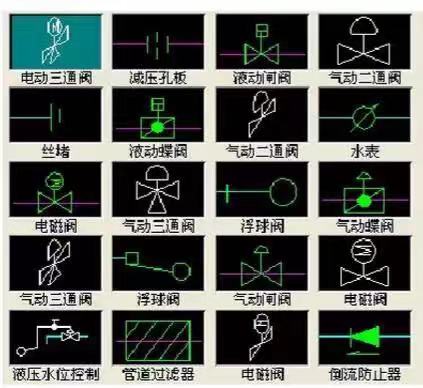

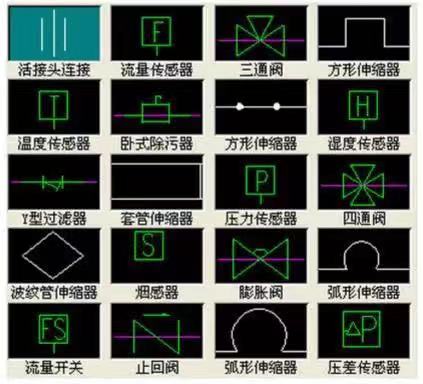

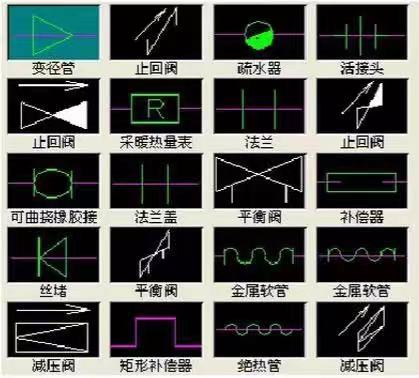

閥門圖例符號大全|管道、管件圖形代號
時間：2019-10-10 15:22:02 來源：多儀閥門 點擊：0次

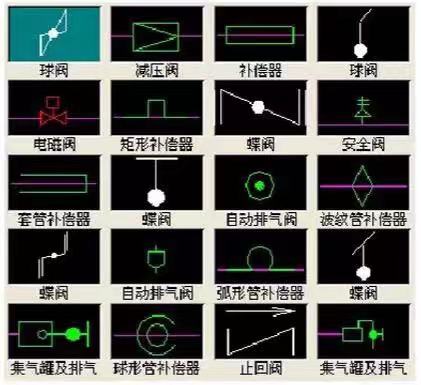

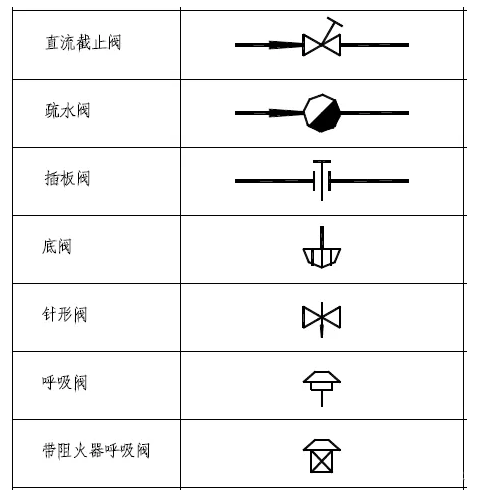

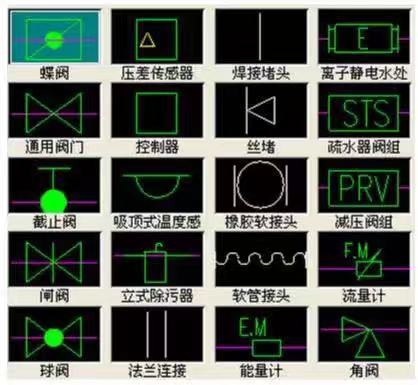

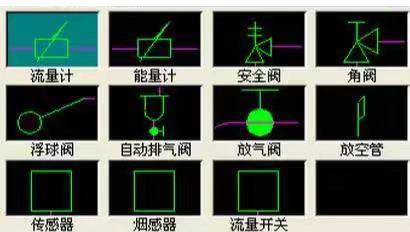

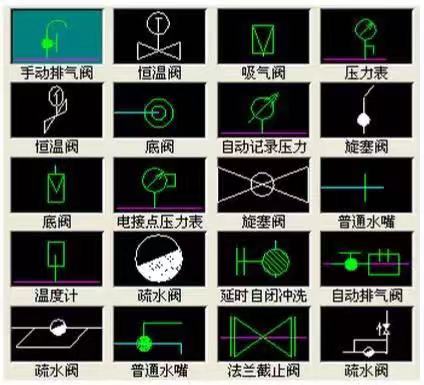

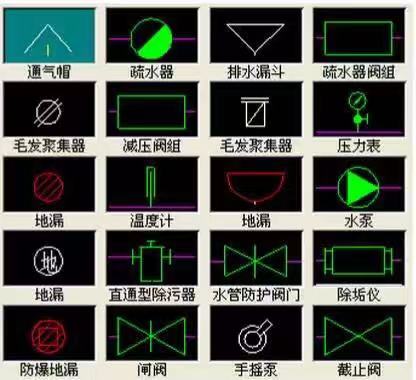

閥門圖例是工業管道中，用于作為設計、施工等及其重要的參考資料，它是采用較為簡單的繪圖方式，將閥門或管件配件用簡潔的圖形描繪出來并進行標注，主要起到一個示意、標準的作用，一般來說，閥門圖例的差異都不大，但也會存在一定程度上的區域性差別。
注：閥門圖例應以圖樣表示，不得以文字代替繪圖。在繪圖過程中，如果同一閥門符號表示的閥門用途不同時，可在圖形右下角用大寫英文名稱的字頭表示。如必須對某部分進行說明時，說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明，局部問題應注寫在本張圖紙內。
